1.1 数据链路层与网络层的核心定位#

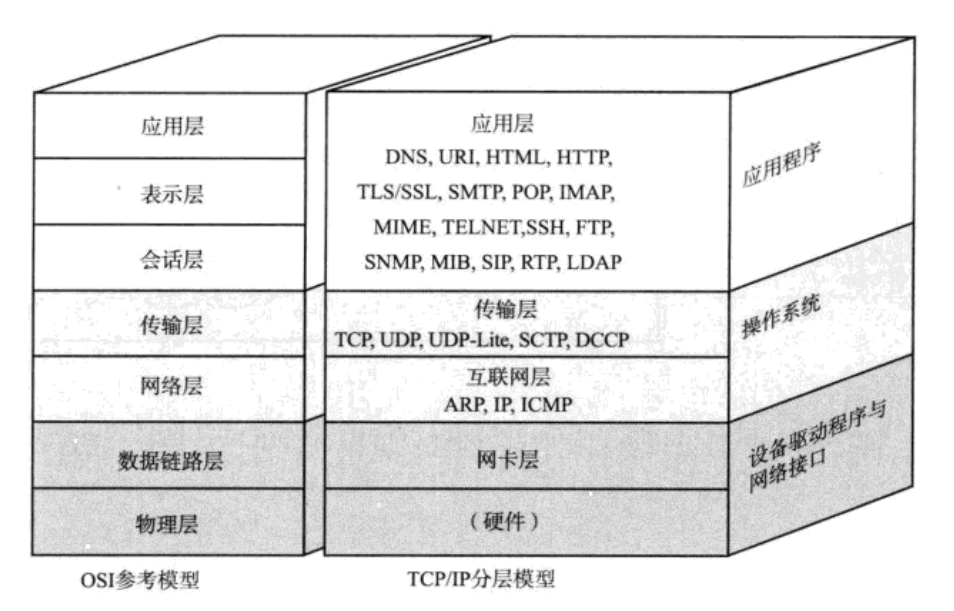

• 概念解释：数据链路层 (Data Link Layer) 是 OSI 模型中的第二层，负责在两个直接相连的物理节点（同一种数据链路节点）之间可靠地传递数据帧。与之对比，网络层 (Network Layer) 负责在不同网络之间进行路由选择和端到端的数据分发。

• 笔记：

  • 对比理解（唐僧之白龙马比喻）：

    • IP 地址（网络层）：描述的是路途总体的起点和终点（例如从大唐到西天）。

    • MAC 地址（数据链路层）：描述的是路途上的每一个区间的起点和终点（例如从某一站到下一站，由白龙马负责具体的一段路程）。

1.2 以太网技术标准与局域网特性#

• 概念解释：

• 以太网 (Ethernet) 并非指代某一种具体的网络硬件，而是一种广泛应用的技术标准。它既包含了数据链路层的内容，也定义了部分物理层规范（如网络拓扑结构、访问控制方式、传输速率等）。

• 碰撞域 (Collision Domain) 是指在以太网（特别是早期共享介质网）中，同一时刻只能有一个节点发送信号，否则信号会互相干扰的物理网络范围。

• 笔记：

  • 以太网特性：以太网是当前应用最广的局域网技术。并列的技术还包括令牌环网、无线 LAN 等。它规定了诸如必须使用双绞线、传输速率（10M, 100M, 1000M）等细节。

  • 局域网碰撞域与独占：局域网是一个“碰撞域”，在物理介质上，以太网是一个“独占资源”。

  • 发送效率思考：因为网络占用是独占的，使用的时间段越短越好。因此，主机发送的数据帧在数量上越少越好，以减少占用时间和碰撞概率。

1.3 核心标识：MAC 地址#

• 概念解释：MAC 地址 (Media Access Control Address)，即网卡的物理硬件地址，用于在数据链路层中唯一识别相连的节点。

• 笔记：

  • 长度为 48 位（6 个字节），通常用 16 进制数字加冒号表示（如 08:00:27:03:fb:19）。

  • 通常在网卡出厂时固化，不可修改且保证唯一性。但在某些场景下（如虚拟机生成的并非真实 MAC，或者部分网卡支持用户配置），可能会出现冲突。

2.1 以太网物理封装与帧结构#

• 概念解释：以太网帧 (Ethernet Frame) 是数据链路层传输的基本协议数据单元。它由帧头（源/目的 MAC 及类型）、数据载荷、帧尾（CRC 校验）组成，是真正在网络物理介质上流动的数据封装格式。

• 笔记：

  • 物理层与链路层的交接：主机在发送网络数据包前，必须经历一波物理封包。物理层面上流动的是 0101 比特流，但网络介质上真正流动的数据结构是数据帧。

  • 路由数据包流向实例（手写拓扑重点）：

    • 逻辑路径：源 IP 192.168.2.2 $\rightarrow$ 目标 IP 172.168.2.2。

    • 物理网关：网关1 192.168.2.1 $\rightarrow$ 网关2 172.168.2.1。

    • 实际报文变换：源 MAC_A、目标 MAC_网关 $\rightarrow$ 源 MAC_网关、目标 MAC_B。物理网络流动的数据仅看到：源 MAC_A $\rightarrow$ 目标 MAC_B，携带数据包。主机的路由表决定了数据交给哪个物理机（网关）。

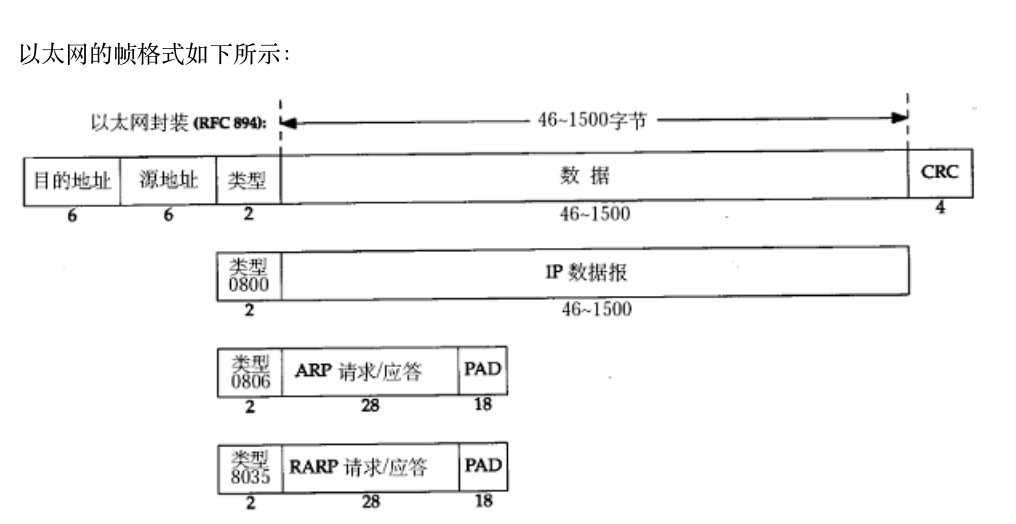

  • 帧格式拆解 (RFC 894)：

    • 目的地址 (6字节) + 源地址 (6字节)。

    • 类型 (2字节)：0800 代表 IP 数据报，0806 代表 ARP 请求/应答，8035 代表 RARP 请求/应答。

    • 数据 (46 ~ 1500 字节)。

    • CRC校验码 (4字节)。

2.2 数据帧大小的限制机制 (MTU)#

• 概念解释：MTU (Maximum Transmission Unit) 即最大传输单元，这是由不同的数据链路层对应的物理硬件特性产生的包裹尺寸限制。

• 笔记：

  • 大小界定：整个数据帧既不能太长，也不能太短（数据域不能太长也不能太少）。

  • 下限：数据域最小 $46$ 字节。如果应用数据（如 ARP 包）不够 $46$ 字节，必须在末尾加 PAD 进行填充（PAD 填充位可达 18 字节以补齐）。

  • 上限：数据域最大 $1500$ 字节，这被称为以太网的 MTU。

  • 帧总大小范围：$64 \sim 1518$ 字节（包含 18 字节的以太网帧首尾开销）。不同的数据链路标准（如 FDDI 拨号链路）MTU 是不同的。

2.3 MTU 对网络层与传输层的影响#

• 概念解释：分片 (Fragmentation) & 重组 (Reassembly)：当网络层传下来的数据包大小超过链路层的 MTU 限制时，IP 层必须将大包切割成多个携带相同标识的小包进行传输，这极大地增加了数据传输的脆弱性。

• 笔记：

  • 对 IP 协议的影响（分片机制）：

    • 切割大包，给每个小包打标签，要求每个小包 IP 头部的 16 位标识 (id) 完全相同。

    • IP 头部 3 位标志字段：第 2 位置 0 表示允许分片；第 3 位表示结束标记（当前是否是最后一个小包，是的话置为 1，否则置为 0）。

    • 致命弱点：接收端按序重组，若任意一个小包丢失，会导致整个网络层重组失败。且 IP 层不负责重新传输数据。

  • 对 UDP 协议的影响：

    • UDP 携带数据若超过 $1472$ 字节（$1500 - 20$ 字节 IP 首部 $- 8$ 字节 UDP 首部），会在网络层被强制分片。整个 UDP 报文丢失的概率随分片急剧增加。

  • 对 TCP 协议的影响 (MSS 机制)：

    • MSS (Max Segment Size)：TCP 单个数据报的最大消息长度。

    • 建立连接时的协商：通信双方在发送 SYN 时，会在 TCP 头部的 40 字节变长选项中（kind=2）写入自己支持的 MSS 值，随后双方选取较小值作为最终 MSS。

    • 理想状态：MSS 的最理想值是刚好使 IP 层不需要分片的最大长度（受制于数据链路层的 MTU），即 $MTU - IP 头部 - TCP 头部$。

💡 发散思维与深入解析：为什么以太网帧规定了 $46$ 字节的最小数据长度？

解答：这源于早期以太网的冲突检测机制 (CSMA/CD)。在共享网络中，发送方必须在发送完整个帧之前，能够检测到网络最远端可能发生的碰撞。这就要求数据帧在物理链路上的传输时间必须大于往返延迟时间 (RTT)。对于 10Mbps 的以太网，这个最小时间对应的比特数转换成字节就是 64 字节。减去帧头和帧尾的 18 字节，数据载荷必须至少有 46 字节，否则在发生冲突时网卡无法准确识别是谁发生了碰撞。

3.1 ARP 协议的定位与作用#

• 概念解释：ARP (Address Resolution Protocol, 地址解析协议) 建立主机 IP 地址与 MAC 地址的映射关系。它不是单纯的数据链路层协议，而是介于数据链路层与网络层之间的协议。

• 笔记：

  • 核心痛点：源主机的应用程序只知道目的主机的 IP 地址和端口号，但在局域网物理介质中，网卡只认 MAC 地址。如果接收到的数据包目标硬件地址不符，网卡会直接丢弃。

  • 作用：将 IP 地址（逻辑地址）解析转换为以太网帧必须的 MAC 地址（硬件地址），使得数据帧能成功组装并发送。

3.2 ARP 工作流程与缓存管理#

• 笔记：

  • 第一步（广播请求）：源主机发出 ARP 请求：“IP地址是某某的硬件地址是多少？”，并将此请求在局域网内广播（以太网首部目的 MAC 填全 F FF:FF:FF:FF:FF:FF）。

  • 第二步（单播应答）：目的主机收到广播后，比对 IP 发现是自己，于是单播发送一个 ARP 应答包给源主机（只给发信人，一对一），包中带有自己的 MAC 地址。局域网内的其他主机也会收到请求，但因 IP 不符而静默。

  • 缓存表机制：

    • 每台主机都维护一张临时映射表。如果在一段时间（通常 20 分钟）内没有再次使用某个表项，则其失效。

    • 通过 arp -a 命令可以查看本机的 ARP 缓存表。

💡 发散思维与深入解析：为什么 ARP 缓存表项必须要有过期时间（如 20 分钟）？为什么不永久有效？

解答：网络环境是动态的。如果目标机器更换了网卡（物理 MAC 改变），或者局域网内通过 DHCP 重新分配了 IP，那么原本缓存的 IP-MAC 映射就变成了“死链”。如果永不过期，源主机将永远把数据发往一个错误的、甚至不存在的 MAC 地址，导致网络直接断开。加入过期时间能强制机器定期发起新的 ARP 广播，维持动态网络状态下的连通性。

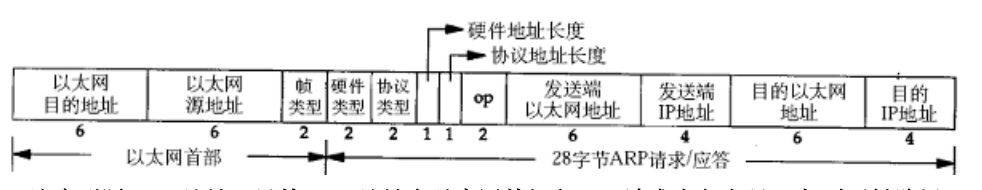

3.3 ARP 报文格式详拆#

• 笔记：

  • 整个以太网帧结构：以太网首部（$14$ 字节） + ARP 请求/应答（$28$ 字节）。

  • 字段解析：

    • 硬件类型 (2字节)：链路层网络类型，1 表示以太网。

    • 协议类型 (2字节)：要转换的地址类型，0x0800 表示 IPv4 地址。

    • 硬件地址长度 (1字节)：以太网为 $6$ 字节。

    • 协议地址长度 (1字节)：IP 地址为 $4$ 字节。

    • 操作码 op (2字节)：1 表示 Request 请求，2 表示 Reply 应答。

  • 地址填充逻辑：

    • 源和目的 MAC 会在【以太网首部】和【ARP 请求数据体】各出现一次（在以太网中看似冗余，但对其他类型的网络链路则是必要的）。

    • 请求包：目的 MAC 填 空/0（因为还不知道）。

    • 应答包：将自己的 MAC 填入源地址，操作码置为 2 返回。

3.4 严重安全隐患：ARP 欺骗 (ARP Spoofing)#

• 概念解释：ARP 欺骗 (ARP Spoofing) 是一种局域网常见的中间人攻击手段。攻击者向网络中发送伪造的 ARP 应答包，欺骗目标机器将特定的 IP 地址（通常是网关的 IP）与攻击者的网卡 MAC 地址绑定。

• 笔记：

  • 隐患根源：局域网内的任何主机，都可能收到 ARP 请求，也可能收到 ARP 应答。且一台机器可能故意隐瞒请求，或者发出虚假应答。

  • 动态映射的弱点：局域网内 IP 与 MAC 的关系“不一定”永远不发生变化。在 MAC 初始化以及无线缓存 ARP 刷新时，协议如果没有进行强力校验（明文传输），恶意主机可以发送伪造帧强制覆盖其他机器的 ARP 缓存表项。

  • 后果：直接导致局域网内部数据被监听、篡改，形成危害极大的中间人攻击。

4.1 网络接口配置与查询 (ifconfig)#

用于查看当前网卡的 IP、MAC 地址，以及当前硬件支持的 MTU 限制。

Bash

1
[tangzhong@tz ~]$ ifconfig
2
enpos3: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
3
        inet 192.168.1.108  netmask 255.255.255.0  broadcast 192.168.1.255
4
        ether 08:00:27:03:fb:19  txqueuelen 1000  (Ethernet)
5
        # 能够直观看到 mtu=1500 和 本机 MAC 地址 (ether)

4.2 ARP 缓存表查询 (arp -a)#

用于查看本机目前缓存在内存中的 IP 到 MAC 的映射关系。

Bash

1
[tangzhong@tz ~]$ arp -a
2
? (192.168.1.107) at e4:f8:9c:be:af:41 [ether] on enpos3
3
gateway (192.168.1.1) at 10:bd:18:08:af:62 [ether] on enpos3
